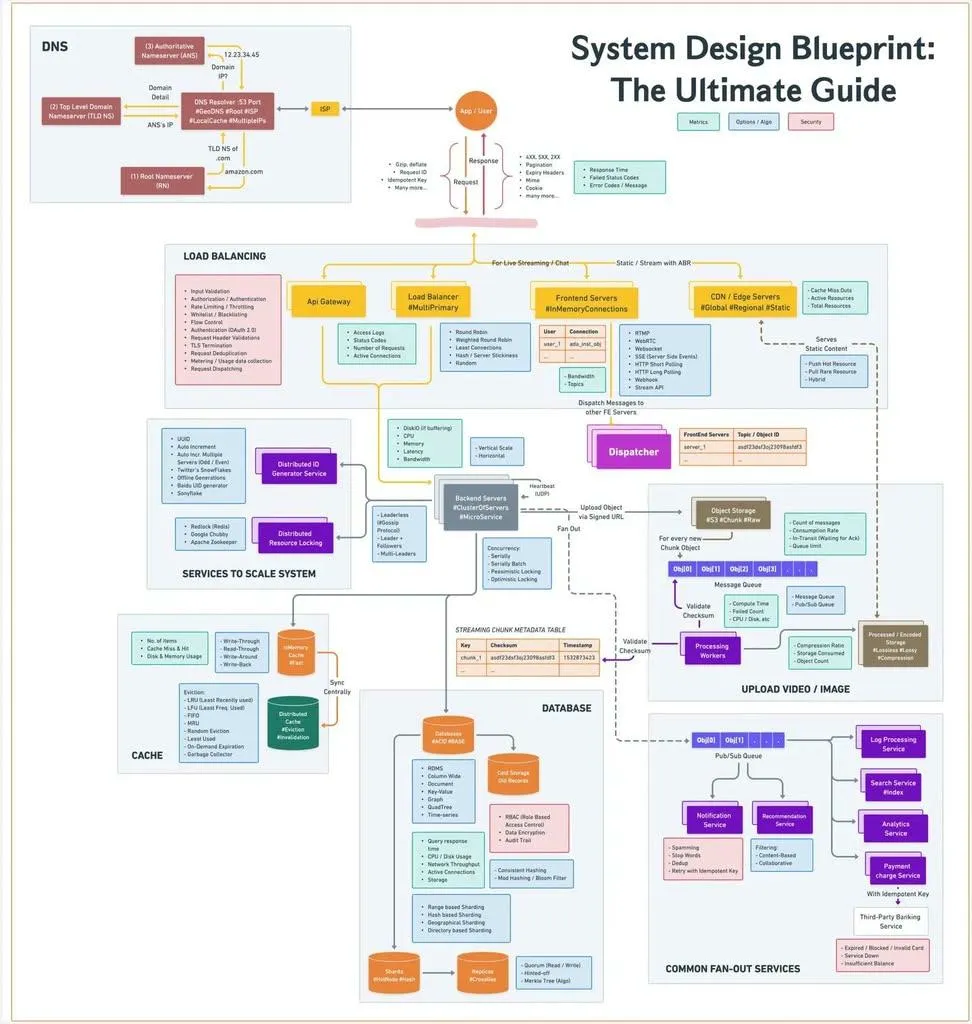

대규모 시스템 설계 블루프린트: 완벽 가이드

안녕하세요! 오늘은 대규모 웹 서비스를 설계할 때 필요한 핵심 컴포넌트들을 하나하나 살펴보겠습니다. 실제 서비스에서 사용되는 아키텍처 패턴과 구체적인 예제를 함께 알아보죠.

1. DNS (Domain Name System)

구조

사용자가 www.example.com을 입력하면 다음과 같은 과정을 거칩니다:

1. 권한있는 네임서버 (Authoritative Nameserver)
   • 도메인의 실제 IP 주소를 관리
   • 예: example.com → 12.34.56.78
2. 최상위 도메인 네임서버 (TLD NS)
   • .com, .net, .org 등의 TLD 관리
   • AWS의 경우 Route 53이 이 역할 수행
3. 루트 네임서버 (Root NS)
   • DNS 계층 구조의 최상위
   • 전 세계 13개의 루트 서버 클러스터 운영

실제 예제

# DNS 조회 과정
$ dig example.com

;; ANSWER SECTION:
example.com.  3600  IN  A  93.184.216.34

2. 로드 밸런싱 (Load Balancing)

대용량 트래픽을 여러 서버로 분산시키는 핵심 컴포넌트입니다.

API Gateway

요청의 진입점 역할을 수행합니다.

주요 기능:

• 접근 로그 기록
• 인증/인가 처리
• WebSocket 및 Blacklisting
• Rate Control (속도 제한)
• 요청/응답 변환
• IP/헤더 검증
• TLS 종료

예제: Nginx 설정

upstream backend {
    least_conn;  # 최소 연결 알고리즘
    server backend1.example.com weight=5;
    server backend2.example.com weight=3;
    server backend3.example.com;
}

server {
    location /api/ {
        proxy_pass http://backend;
        proxy_set_header X-Real-IP $remote_addr;
    }
}

Load Balancer (Main/Primary)

실제 트래픽 분산을 담당합니다.

라우팅 방식:

• Round Robin (순차 분산)
• Weighted Round Robin (가중치 기반)
• Least Connections (최소 연결)
• IP Hash (IP 기반 해싱)

예제 시나리오:

1분당 10,000개 요청 → Load Balancer
├─ Frontend Server 1: 3,000 requests
├─ Frontend Server 2: 3,500 requests
└─ Frontend Server 3: 3,500 requests

Frontend Servers

실제 웹/앱 서비스를 제공하는 서버입니다.

연결 방식:

• TCP/IP Connection
• HTTP/HTTPS
• WebSocket (실시간 통신)
• gRPC (마이크로서비스 간 통신)

3. CDN / Edge Servers

콘텐츠를 사용자와 가까운 위치에서 제공하여 속도를 향상시킵니다.

캐시 정책

Cache Miss:

• 원본 서버에서 콘텐츠 가져오기
• CDN 서버에 캐싱
• 사용자에게 전달

예제: CloudFlare 설정

// Cache-Control 헤더 설정
app.use((req, res, next) => {
  // 정적 파일은 1일 캐싱
  if (req.url.match(/\.(jpg|jpeg|png|css|js)$/)) {
    res.setHeader('Cache-Control', 'public, max-age=86400');
  }
  next();
});

글로벌 배포 예제

서울 사용자 → 서울 Edge Server (지연시간: 10ms)
뉴욕 사용자 → 뉴욕 Edge Server (지연시간: 15ms)
런던 사용자 → 런던 Edge Server (지연시간: 12ms)

vs.

모든 사용자 → 서울 Origin Server
뉴욕: 180ms, 런던: 250ms

4. 스트리밍 및 채팅 서비스

실시간 스트리밍 아키텍처

Dispatcher (분배기)

• 사용자를 적절한 서버로 연결
• 서버 부하 모니터링
• 자동 스케일링 트리거

Frontend Server (앱/웹 UI)

• setRTCPeerConnection과 같은 WebRTC API 사용
• 실시간 통신 설정

예제: WebRTC 연결

// 스트리밍 시작
const peerConnection = new RTCPeerConnection(config);
const stream = await navigator.mediaDevices.getUserMedia({
  video: true,
  audio: true
});

stream.getTracks().forEach(track => {
  peerConnection.addTrack(track, stream);
});

스트리밍 메타데이터 테이블

CREATE TABLE streaming_chunk_metadata (
    chunk_id VARCHAR(50) PRIMARY KEY,
    user_id VARCHAR(50),
    timestamp BIGINT,
    checksum VARCHAR(64)
);

-- 예제 데이터
INSERT INTO streaming_chunk_metadata VALUES
('chunk_1', 'user123', 1633072653, 'a8f7d...');

5. 메시지 큐 시스템

Dispatcher의 역할

서버 간 메시지를 효율적으로 전달합니다.

메시지 흐름:

User A (채팅) → Frontend Server
              → Dispatcher
              → Obj1, Obj2, Obj3 (분산 저장)
              → 타 Frontend Servers
              → User B, C, D (수신)

6. 객체 스토리지

업로드 프로세스

사용자 업로드 → Frontend Server
             → Object Storage (S3/Cloud)
             → 처리 완료 후 URL 반환

예제: AWS S3 업로드

import boto3

s3 = boto3.client('s3')

# 파일 업로드
s3.upload_file(
    'local_image.jpg',
    'my-bucket',
    'uploads/user123/image.jpg'
)

# Public URL 생성
url = f"https://my-bucket.s3.amazonaws.com/uploads/user123/image.jpg"

이미지/비디오 처리 파이프라인

1. 업로드 검증
   • 파일 크기 확인
   • 포맷 검증
   • 바이러스 스캔
2. 처리 워커
   • 이미지 압축
   • 썸네일 생성
   • 메타데이터 추출
3. 로그 처리
   • 업로드 이벤트 기록
   • 분석 데이터 수집

예제: 이미지 처리 워커

from PIL import Image

def process_image(input_path, output_path):
    # 이미지 열기
    img = Image.open(input_path)

    # 리사이징 (최대 1920x1080)
    img.thumbnail((1920, 1080))

    # 압축하여 저장
    img.save(output_path, optimize=True, quality=85)

    # 썸네일 생성 (300x300)
    img.thumbnail((300, 300))
    img.save(output_path.replace('.jpg', '_thumb.jpg'))

7. 데이터베이스 전략

Primary Database

저장 데이터:

• RDBMS (MySQL, PostgreSQL)
• Column-store (Cassandra)
• Document DB (MongoDB)
• Key-Value (Redis)
• Graph (Neo4j)
• Time-series (InfluxDB)

샤딩 전략

Range-based Sharding (범위 기반)

User ID 1-100,000 → Shard 1
User ID 100,001-200,000 → Shard 2
User ID 200,001-300,000 → Shard 3

Hash-based Sharding (해시 기반)

def get_shard(user_id, num_shards=4):
    return hash(user_id) % num_shards

# 예제
get_shard('user_12345', 4)  # → Shard 2

Directory-based Sharding

{
  "user_12345": "shard_2",
  "user_67890": "shard_1",
  "user_11111": "shard_3"
}

데이터베이스 예제

-- 사용자 테이블 (Shard 1)
CREATE TABLE users_shard_1 (
    user_id VARCHAR(50) PRIMARY KEY,
    username VARCHAR(100),
    email VARCHAR(255),
    created_at TIMESTAMP
);

-- 인덱스 생성
CREATE INDEX idx_email ON users_shard_1(email);
CREATE INDEX idx_created ON users_shard_1(created_at);

8. 캐시 시스템

캐시 전략

1. Eviction Policies (제거 정책)

• LRU (Least Recently Used): 가장 오래 사용되지 않은 항목 제거
• LFU (Least Frequently Used): 가장 적게 사용된 항목 제거
• FIFO: 먼저 들어온 항목 제거
• Random: 무작위 제거

예제: Redis 캐싱

import redis

cache = redis.Redis(host='localhost', port=6379)

# 캐시 설정 (10분 TTL)
cache.setex('user:12345', 600, json.dumps(user_data))

# 캐시 조회
cached = cache.get('user:12345')
if cached:
    user_data = json.loads(cached)
else:
    # DB에서 조회
    user_data = db.query('SELECT * FROM users WHERE id=12345')
    cache.setex('user:12345', 600, json.dumps(user_data))

Write-Through vs Write-Around

Write-Through:

데이터 쓰기 → Cache → Database
(캐시와 DB 동시 업데이트)

Write-Around:

데이터 쓰기 → Database만 업데이트
캐시는 읽을 때 업데이트

예제 코드:

def write_through(key, value):
    # 캐시에 먼저 쓰기
    cache.set(key, value)
    # DB에 쓰기
    db.write(key, value)

def write_around(key, value):
    # DB에만 쓰기
    db.write(key, value)
    # 캐시는 무효화
    cache.delete(key)

9. 시스템 확장 서비스

Distributed ID Generator

고유 ID를 생성하는 서비스입니다.

예제: Snowflake ID

64비트 구조:
- 1비트: 부호 (항상 0)
- 41비트: 타임스탬프
- 10비트: 워커 ID
- 12비트: 시퀀스 번호

예: 1234567890123456789

def generate_snowflake_id(worker_id, sequence):
    timestamp = int(time.time() * 1000)

    id = (timestamp << 22) | (worker_id << 12) | sequence
    return id

# 사용 예
user_id = generate_snowflake_id(worker_id=5, sequence=100)

Backend Servers (클러스터/마이크로서비스)

Load/Time/Queries 처리:

• 스케일 아웃으로 서버 추가
• Leader + Follower 구조
• Consensus 알고리즘 (Raft, Paxos)

예제: 마이크로서비스 구조

User Service (Port 8001)
├─ GET /users/:id
└─ POST /users

Order Service (Port 8002)
├─ GET /orders/:id
└─ POST /orders

Payment Service (Port 8003)
├─ POST /payments
└─ GET /payments/:id

10. 공통 팬아웃 서비스

Payment / Charge Service

제3자 결제 서비스 연동:

• 결제 게이트웨이 통합
• PG사 API 연동
• 환불/취소 처리

예제: 결제 플로우

// 결제 요청
async function processPayment(orderId, amount) {
  try {
    // 1. 결제 정보 검증
    const order = await validateOrder(orderId);

    // 2. PG사 결제 요청
    const payment = await pgGateway.charge({
      amount: amount,
      orderId: orderId,
      method: 'card'
    });

    // 3. 결제 결과 저장
    await savePayment(payment);

    // 4. 주문 상태 업데이트
    await updateOrderStatus(orderId, 'paid');

    return { success: true, paymentId: payment.id };
  } catch (error) {
    // 에러 처리 및 로깅
    logger.error('Payment failed', { orderId, error });
    return { success: false, error: error.message };
  }
}

Analytics Service

사용자 행동 분석 및 비즈니스 인텔리전스를 제공합니다.

수집 데이터:

• 페이지 뷰
• 클릭 이벤트
• 구매 전환율
• 사용자 세션

예제: 이벤트 트래킹

// 프론트엔드 이벤트 전송
analytics.track('Product Viewed', {
  productId: 'prod_123',
  productName: 'Wireless Headphones',
  price: 99.99,
  category: 'Electronics'
});

// 백엔드 처리
app.post('/api/analytics/track', async (req, res) => {
  const event = req.body;

  // 실시간 처리
  await kafka.send('analytics-events', event);

  // 배치 처리를 위해 저장
  await analyticsDB.insert(event);

  res.status(200).send({ tracked: true });
});

Search Service (검색)

효율적인 검색 기능을 제공합니다.

검색 엔진:

• Elasticsearch
• Apache Solr
• Algolia

예제: Elasticsearch 검색

from elasticsearch import Elasticsearch

es = Elasticsearch(['localhost:9200'])

# 인덱스 생성
es.indices.create(index='products', body={
    'mappings': {
        'properties': {
            'name': {'type': 'text'},
            'description': {'type': 'text'},
            'price': {'type': 'float'},
            'category': {'type': 'keyword'}
        }
    }
})

# 검색 쿼리
results = es.search(index='products', body={
    'query': {
        'multi_match': {
            'query': '무선 이어폰',
            'fields': ['name', 'description']
        }
    }
})

for hit in results['hits']['hits']:
    print(f"상품: {hit['_source']['name']}")
    print(f"가격: {hit['_source']['price']}원")

Notification Service

다양한 채널로 알림을 전송합니다.

알림 채널:

• 이메일
• SMS
• 푸시 알림 (FCM, APNs)
• 인앱 메시지

예제: 푸시 알림 전송

from firebase_admin import messaging

def send_push_notification(user_token, title, body):
    message = messaging.Message(
        notification=messaging.Notification(
            title=title,
            body=body
        ),
        token=user_token,
        data={
            'type': 'order_update',
            'order_id': '12345'
        }
    )

    response = messaging.send(message)
    return response

# 사용 예
send_push_notification(
    user_token='device_token_abc123',
    title='주문 완료',
    body='주문이 성공적으로 완료되었습니다!'
)

Recommendation Service

개인화된 추천을 제공합니다.

추천 알고리즘:

• 협업 필터링 (Collaborative Filtering)
• 콘텐츠 기반 필터링
• 하이브리드 방식

예제: 간단한 추천 시스템

import pandas as pd
from sklearn.metrics.pairwise import cosine_similarity

def get_recommendations(user_id, user_item_matrix):
    # 사용자 간 유사도 계산
    user_similarity = cosine_similarity(user_item_matrix)

    # 현재 사용자와 유사한 사용자 찾기
    similar_users = user_similarity[user_id].argsort()[-5:]

    # 추천 아이템 생성
    recommendations = []
    for similar_user in similar_users:
        # 유사 사용자가 좋아한 아이템 중
        # 현재 사용자가 보지 않은 것 추천
        items = user_item_matrix[similar_user]
        recommendations.extend(items)

    return recommendations[:10]  # 상위 10개 추천

11. 보안 및 모니터링

Third-Party Banking Service

기능:

• 계좌 인증
• 송금 처리
• 거래 내역 조회

보안 체크리스트:

• TLS/SSL 암호화
• API 키 관리
• IP 화이트리스트
• 거래 한도 설정

로그 처리 파이프라인

Application Logs
    ↓
Log Collector (Fluentd/Logstash)
    ↓
Message Queue (Kafka)
    ↓
Processing (Spark/Flink)
    ↓
Storage (Elasticsearch)
    ↓
Visualization (Kibana/Grafana)

예제: 로그 수집 설정

# Fluentd 설정
<source>
  @type tail
  path /var/log/app/*.log
  pos_file /var/log/td-agent/app.log.pos
  tag app.logs
  <parse>
    @type json
  </parse>
</source>

<match app.logs>
  @type elasticsearch
  host elasticsearch.local
  port 9200
  index_name app-logs
  type_name _doc
</match>

마치며

이 블루프린트는 대규모 시스템을 설계할 때 고려해야 할 핵심 컴포넌트들을 포괄적으로 다루고 있습니다. 실제 서비스를 구축할 때는 다음을 기억하세요:

핵심 원칙

1. 확장성 (Scalability): 수평 확장이 가능한 구조
2. 가용성 (Availability): 장애 시에도 서비스 유지
3. 성능 (Performance): 빠른 응답 속도
4. 보안 (Security): 데이터 보호 및 접근 제어
5. 모니터링 (Monitoring): 실시간 시스템 상태 파악

시작 단계별 가이드

MVP 단계 (사용자 < 1,000)

• 단일 서버 + DB
• 기본 캐싱 (Redis)
• CDN 설정

성장 단계 (사용자 10,000+)

• 로드 밸런서 추가
• DB 리플리케이션
• 객체 스토리지 분리

대규모 단계 (사용자 100,000+)

• 마이크로서비스 전환
• DB 샤딩
• 다중 리전 배포
• 고급 캐싱 전략

각 단계에서 비즈니스 요구사항과 기술적 제약사항을 고려하여 점진적으로 시스템을 발전시켜 나가세요!

---

참고 자료:

• AWS Architecture Center
• Google Cloud Architecture Framework
• Microsoft Azure Well-Architected Framework
• System Design Primer (GitHub)
